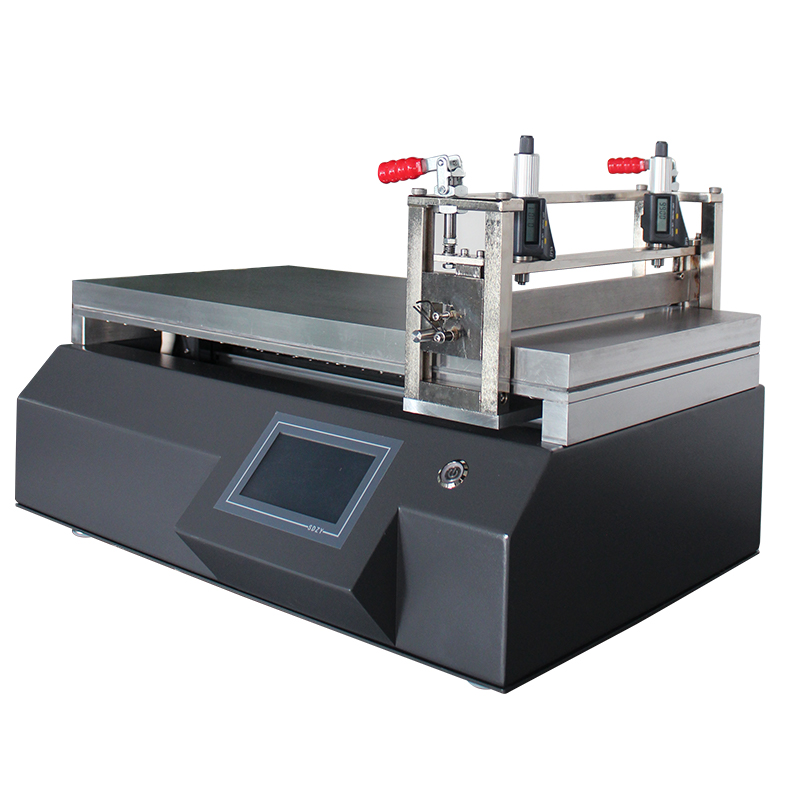

在新能源电池领域，铜箔作为锂离子电池负极集流体的核心基材，其表面涂布工艺直接决定了硅碳负极的导电性、循环寿命及能量密度。随着硅基材料（理论比容量达4200mAh/g）逐步替代传统石墨负极，实验室涂布机涂布技术的核心矛盾聚焦于如何解决硅颗粒体积膨胀（>300%）导致的涂层脱落、铜箔界面剥离等问题。当前，铜箔表面硅碳涂布试验技术通过材料改性、工艺参数优化及涂布试验机创新，正推动高附着力、高均一性负极制造体系的构建。本文将从工艺原理、技术难点、创新方案及产业应用四方面，系统解析该领域的前沿进展。

一、硅碳涂布工艺的核心挑战与技术需求   1. 界面附着力不足     硅颗粒在充放电过程中反复膨胀收缩，易引发活性物质与铜箔间的机械应力集中，导致涂层开裂甚至脱落。传统铜箔表面光滑（粗糙度Ra<0.3μm），难以通过物理锚定效应增强结合力。   2. 浆料分散均一性差     硅碳复合材料（如硅碳/石墨混合体系）因密度差异大（硅2.33g/cm³ vs. 石墨2.26g/cm³），易在涂布过程中发生沉降分层，造成电极厚度波动（局部偏差>5%）。   3. 涂布效率与精度矛盾     高固含量浆料（>45wt%）虽可提升面密度，但会增加黏度至5000mPa·s以上，导致涂布速度受限（<20m/min），且边缘效应显著（厚度偏差±3μm）。 二、铜箔表面预处理与涂布工艺优化方案   （一）铜箔表面微结构改性技术   1. 化学腐蚀法     采用含硝酸盐、有机酸等腐蚀剂的预处理液，通过氧化还原反应在铜箔表面刻蚀出微米/纳米级凹槽结构。例如，恒余能源专利中通过在浆料中添加微量腐蚀物质（如FeCl₃），使铜箔表面Ra值提升至0.8-1.2μm，附着力提升40%以上。腐蚀产物（如CuCl₂）可与粘结剂（如PVDF）形成配位键，进一步强化界面结合。   2. 等离子体轰击法     利用Ar/O₂混合气体等离子体（功率300W，处理时间30s）轰击铜箔表面，生成CuO/Cu₂O氧化层并增加表面能（从35mJ/m²提升至65mJ/m²），使浆料润湿角从75°降至25°，改善涂层覆盖均匀性。 （二）浆料配方与涂布参数协同调控   1. 多尺度导电网络构建     采用碳纳米管（CNT，0.5wt%）与石墨烯（0.3wt%）复合导电剂，通过球磨工艺（转速500rpm，时间4h）实现硅颗粒（粒径200nm）的均匀包覆，电阻率从8.5×10⁻³Ω·cm降至3.2×10⁻³Ω·cm。   2. 梯度涂布工艺     设计双层涂布头，第一层喷涂低固含量浆料（35wt%，黏度2000mPa·s）作为过渡层，第二层采用高固含量浆料（50wt%，黏度8000mPa·s），面密度波动从±1.5mg/cm²降至±0.3mg/cm²，同时提升涂布速度至35m/min。 三、涂布缺陷检测与工艺稳定性提升   1. 在线激光测厚系统     集成双波长激光传感器（精度±0.1μm），实时监测涂布宽度方向10个点的厚度数据，通过PID算法动态调整模头压力（调节精度±0.05MPa），将面密度极差控制在<2%。   2. 机器视觉表面检测     采用高分辨率CCD相机（5μm/pixel）捕捉涂层表面针孔、裂纹等缺陷，结合深度学习模型（YOLOv5）实现缺陷分类准确率>98%，指导工艺参数回溯优化。 四、未来技术发展方向   1. 超薄铜箔适配技术：开发6μm以下铜箔的张力控制模型（波动<5N），防止高粗糙度处理导致的基材断裂。   2. 干法电极涂布突破：研究无溶剂硅碳粉末直接压延成膜技术，规避浆料分散瓶颈，面密度提升至20mg/cm²以上。   3. AI驱动的工艺优化：构建涂布参数-性能映射数据库，通过遗传算法迭代出最优浆料流变特性与干燥曲线组合。 铜箔表面硅碳涂布技术正从单一涂层制备向“界面改性-结构设计-工艺集成”多维协同创新演进。通过腐蚀处理、浆料优化与智能控制等关键技术突破，该工艺不仅提升了硅碳负极的循环稳定性，更为高能量密度电池的规模化生产提供了底层支撑。未来，随着固态电池与叠片工艺的普及，涂布技术的精度与效率边界将持续拓展。
